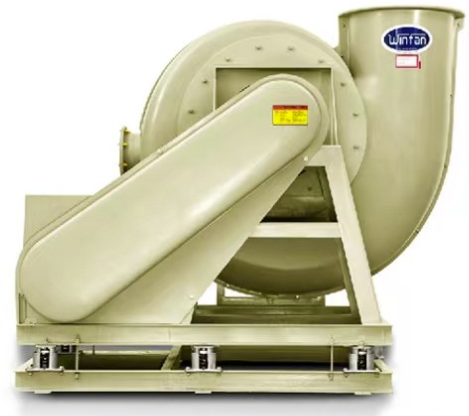

Quạt ly tâm FRP Winfan TF-331B là quạt ly tâm hút khí hóa chất bằng nhựa composite FRP, dòng TF áp thấp – trung áp, truyền động dây đai. Quạt cho lưu lượng khoảng 19.000 – 37.500 m³/h với áp suất tĩnh khoảng 920 – 2.620 Pa tùy tốc độ quay và động cơ chọn (15 / 18,5 / 22 / 30 kW). Sóng Vàng sẽ tính chọn tốc độ, động cơ và hướng miệng xả theo lưu lượng và trở lực thực tế của hệ thống. Nếu cần lưu lượng nhỏ hơn có thể tham khảo TF-301B; cần lưu lượng lớn hơn có thể tham khảo TF-361B.
Winfan là thương hiệu quạt của Suzhou Dingyu Energy-Efficient Equipment Co., Ltd (Tô Châu, Trung Quốc) – nhà sản xuất chuyên về quạt ly tâm chống ăn mòn bằng nhựa composite FRP (sợi thủy tinh), có chứng nhận ISO 9001, chứng nhận chống cháy nổ và chứng nhận tiết kiệm năng lượng cho dòng quạt FRP. Công ty TNHH Vận Chuyển Công Nghệ Sóng Vàng nhập khẩu chính hãng, phân phối, tư vấn chọn quạt và hỗ trợ kỹ thuật cho quạt Winfan.
| Model | TF-331B |
|---|---|
| Kiểu quạt | Quạt ly tâm FRP áp thấp – trung áp (FRP centrifugal fan), dòng TF |
| Truyền động | Dây đai (B); có thể đặt hàng nối trục (C) hoặc trực tiếp (D) |
| Lưu lượng | 19.000 – 37.500 m³/h |
| Áp suất tĩnh | 920 – 2.620 Pa |
| Tốc độ quay | 1.120 – 1.520 vòng/phút |
| Động cơ phối hợp | 15 / 18,5 / 22 / 30 kW |
| Miệng hút (đường kính trong) | Ø800 mm |
| Miệng xả | 615 × 805 mm (chữ nhật) |
| Kích thước thân quạt A / B / D / E | 1180 / 700 / 1040 / 570 mm |
| Hướng miệng xả | A, B, C, D, E, F, K, L (nhìn từ phía động cơ) |
| Vật liệu | Vỏ và cánh quạt nhựa composite FRP (sợi thủy tinh); khung đế thép |
| Nhiệt độ thử nghiệm | 20°C |
| Thương hiệu – xuất xứ | Winfan (Dingyu) – Trung Quốc |
Thông số theo catalogue quạt FRP Winfan (thử nghiệm ở 20°C, lắp đặt kiểu D – có ống hút và ống xả); công suất là công suất động cơ phối hợp. Liên hệ Sóng Vàng để được tính chọn quạt theo điều kiện thực tế.
Quạt FRP áp thấp – trung áp dòng TF dùng hút khí ăn mòn (axit, kiềm, hơi dung môi hữu cơ) trong các ngành bán dẫn, quang điện, mạch in PCB, pin mặt trời, hóa chất, dược phẩm, vật liệu mới, kim loại màu, giấy, thực phẩm, điện tử, công nghệ sinh học, luyện kim; hút khí cho tháp hấp thụ (scrubber), hệ thống xử lý và thu hồi khí thải hữu cơ VOC.
Tài liệu kỹ thuật chính hãng: Tải catalogue quạt FRP Winfan (PDF)
